Systemy do drzwi wewnętrznych przejściowych

Suspend 10

Zastosowanie: system do przesuwnych bezprogowych drzwi przejściowych wewnętrznych w ramie aluminiowej TWIN

Rodzaj drzwi bezprogowe

Ilość skrzydeł jednoskrzydłowe

Udźwig max. 40kg na jedno skrzydło

Łożysko kulkowe

Grubość płyty 8-10mm

Wypełnienie

Szkło o grubości 4-6mm

Wypełnienie

Rodzaj drzwi bezprogowe

Ilość skrzydeł jednoskrzydłowe

Udźwig max. 40kg na jedno skrzydło

Łożysko kulkowe

Grubość płyty 8-10mm

Wypełnienie

Szkło o grubości 4-6mm

Wypełnienie

Kolory rączek

natura

biały

biały mat

czarny mat

szampan

czarny

czarny industrial

biały industrial


Katalog do pobrania	Instrukcja do pobrania	Konfigutator do systemów	Poradnik

Katalog do pobrania

Instrukcja do pobrania

Konfigutator do systemów

Poradnik

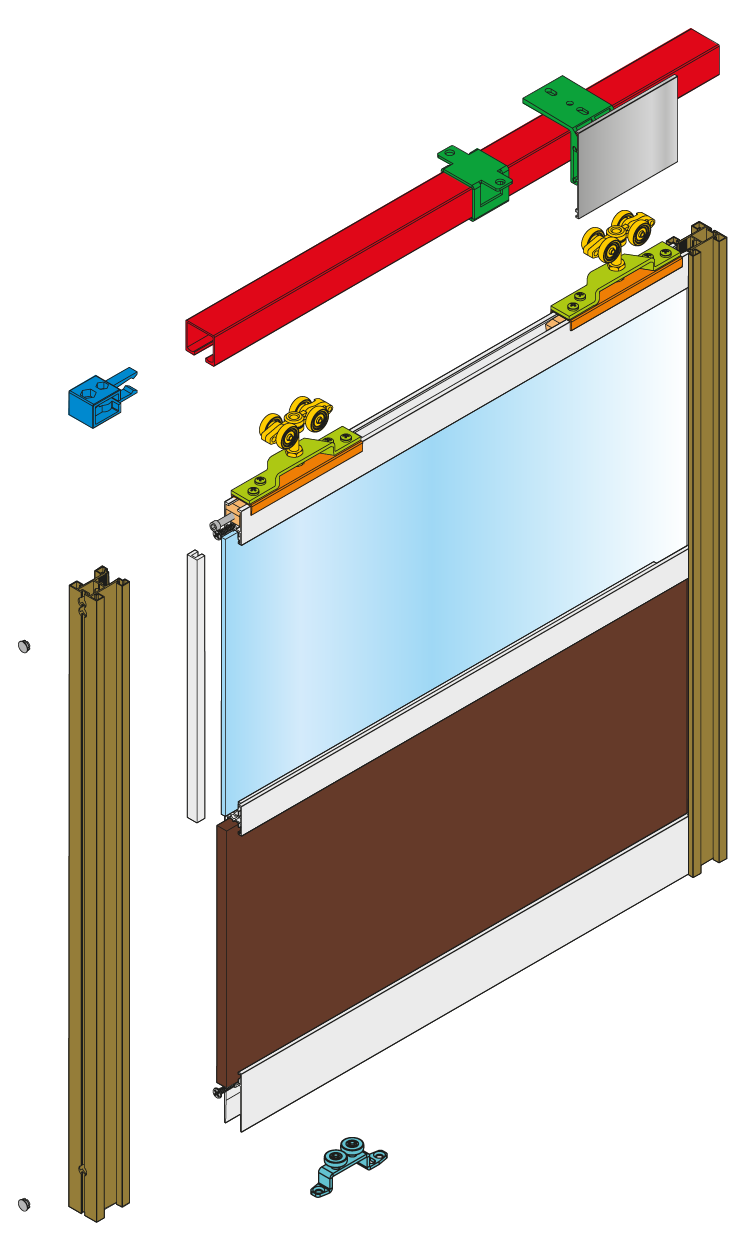

Schemat systemu

MP-100

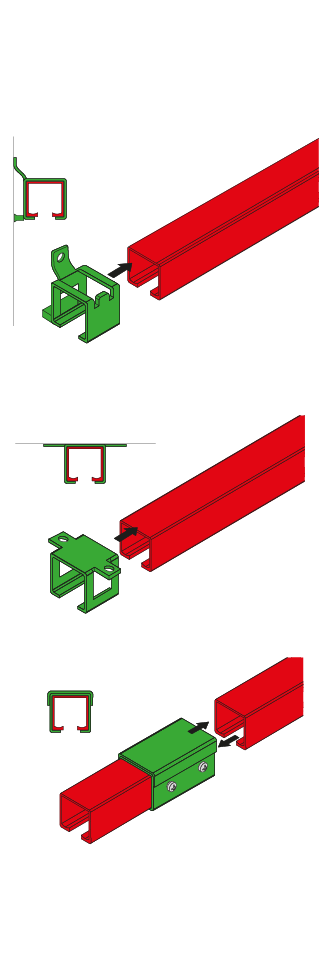

uchwyty do szyny

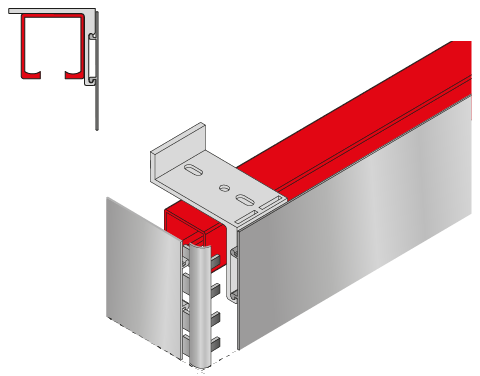

mocowanie maskownicy aluminiowej anodowanej

mocowanie maskownicy drewnianej

Szyny i profile

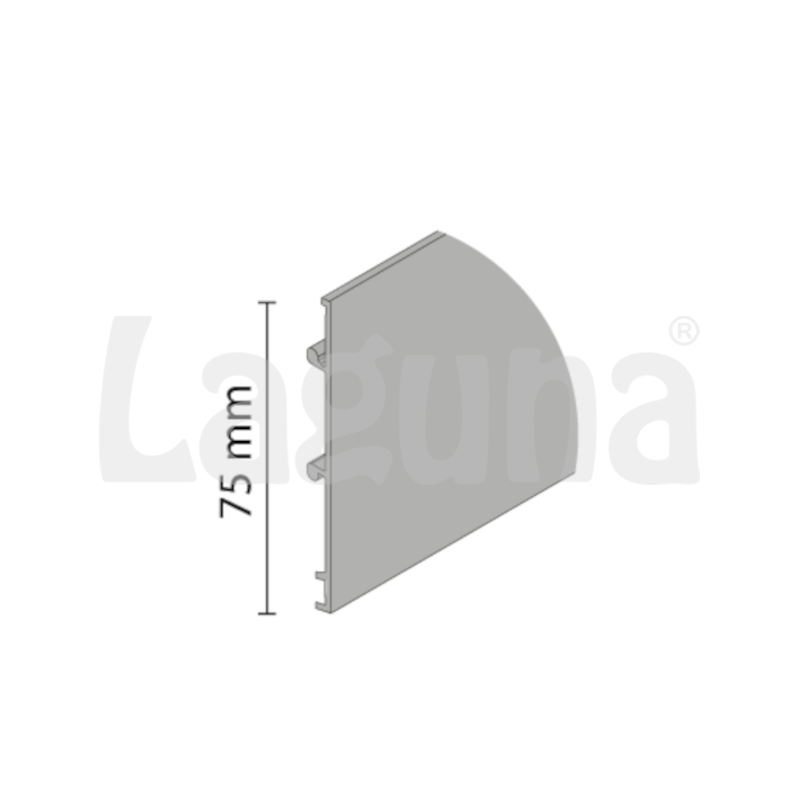

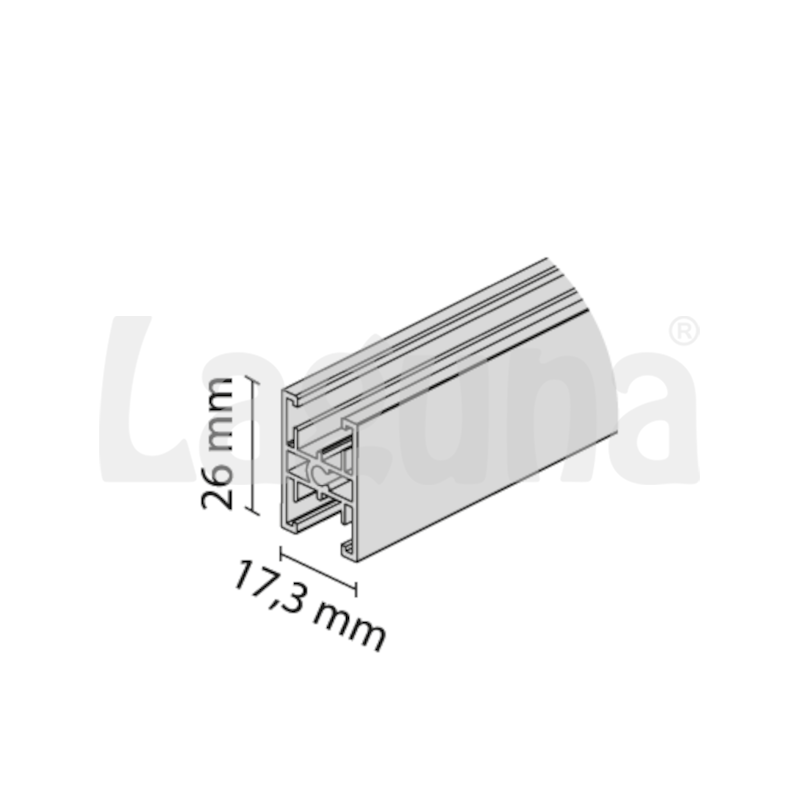

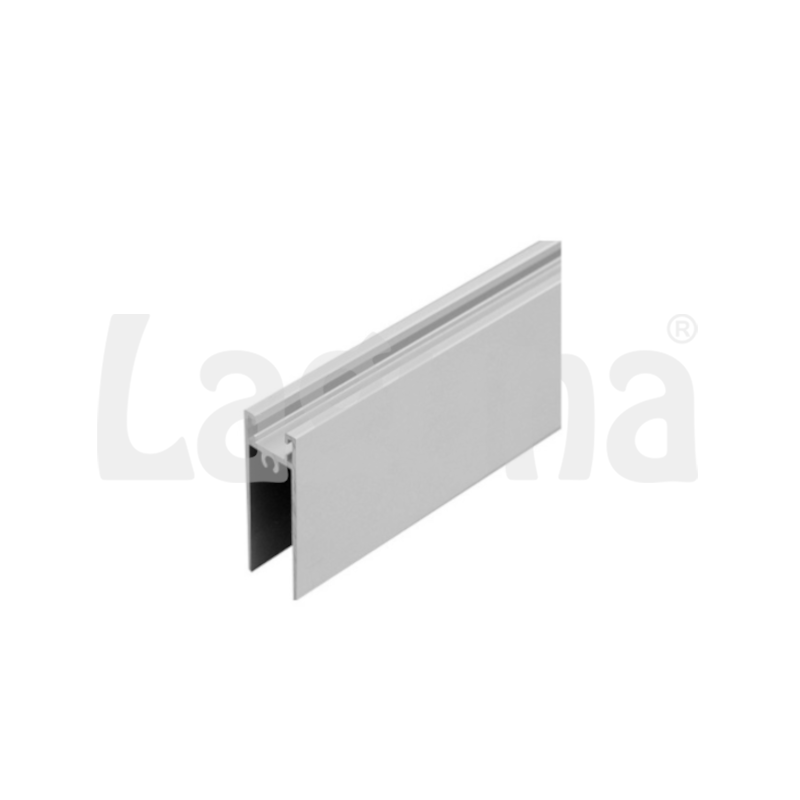

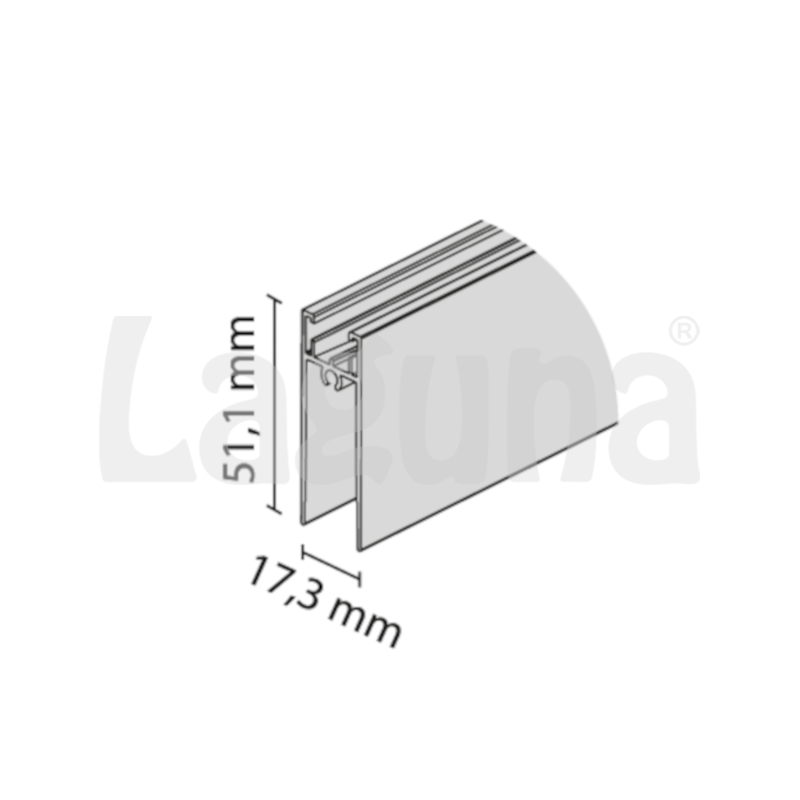

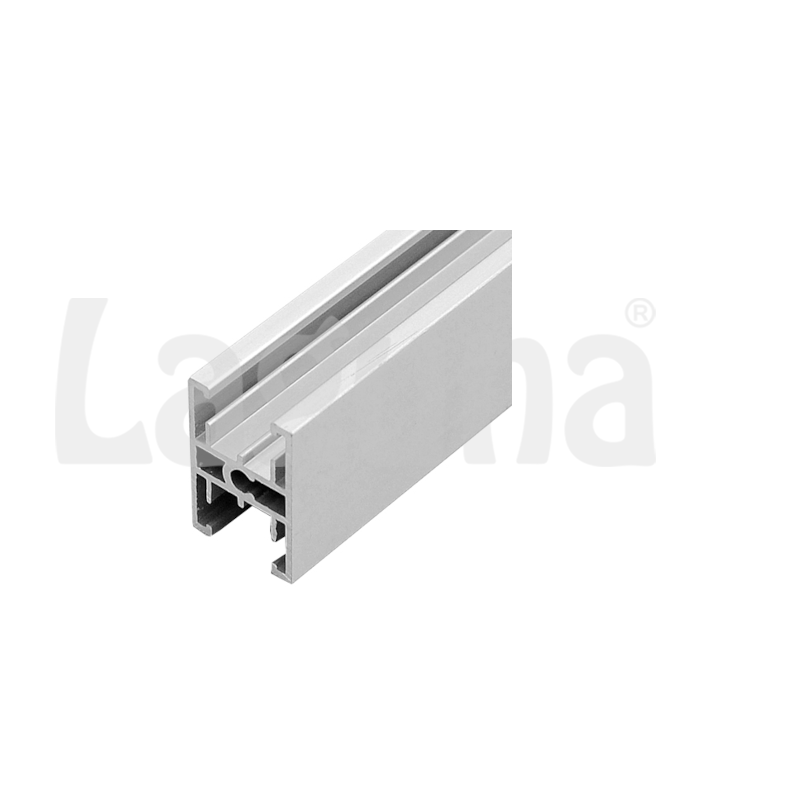

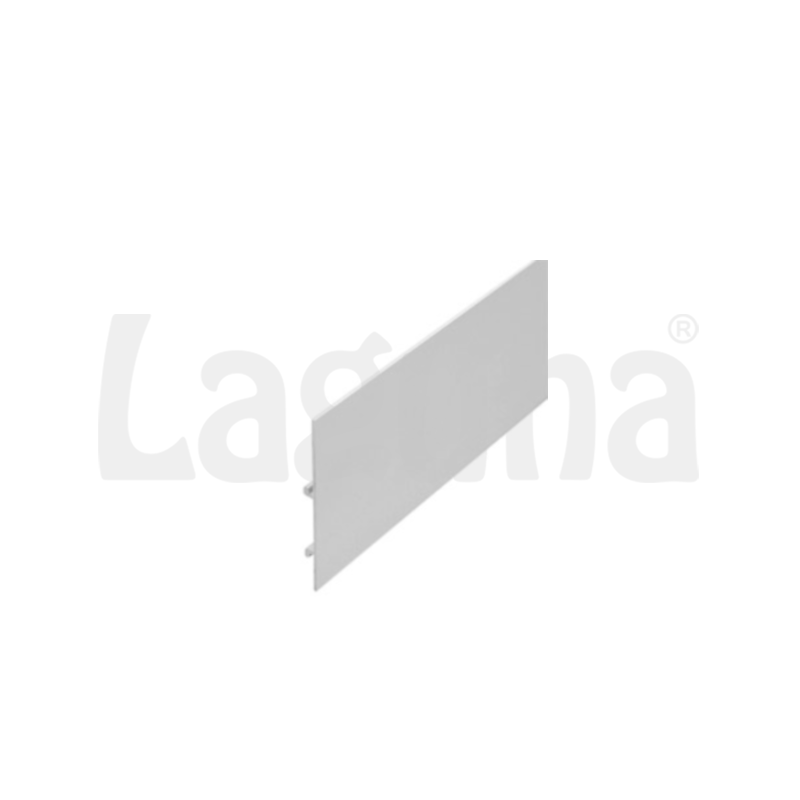

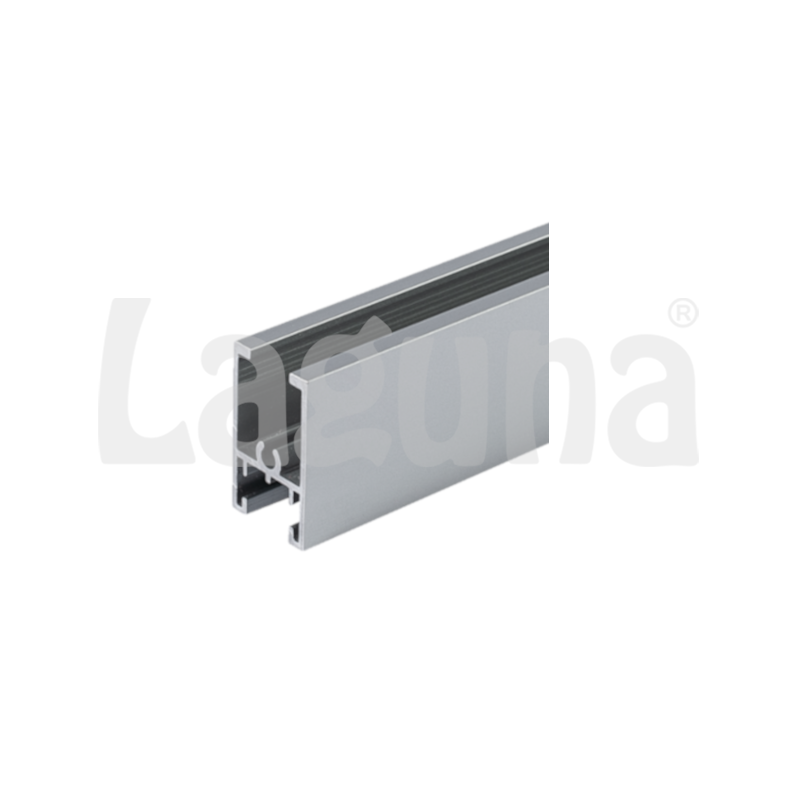

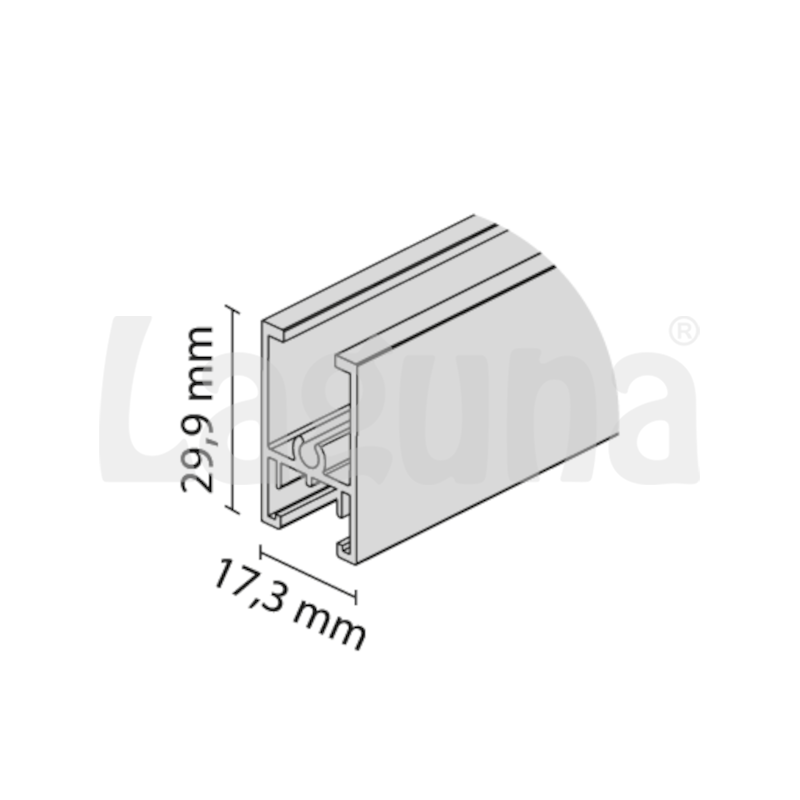

nazwa	szyna górna K-075	maskownica do K-075	ramiak dolny TWIN	ramiak górny TWIN	profil łączący TWIN	rączka TWIN
numer	11000000	11190000	88450000	88440000	88430000	88400000
materiał
rysunek

Elementy maskownicy

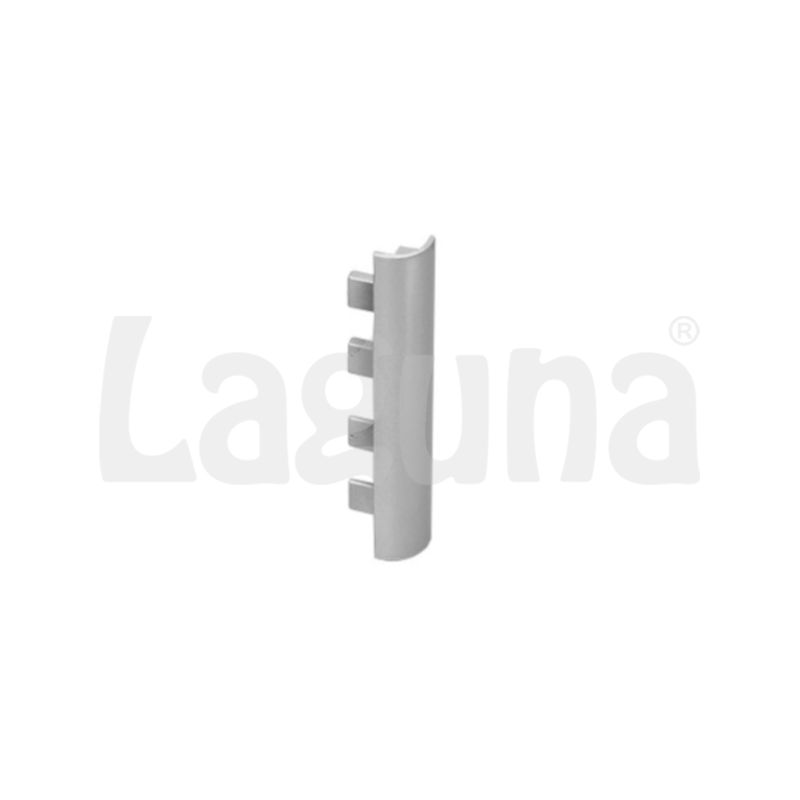

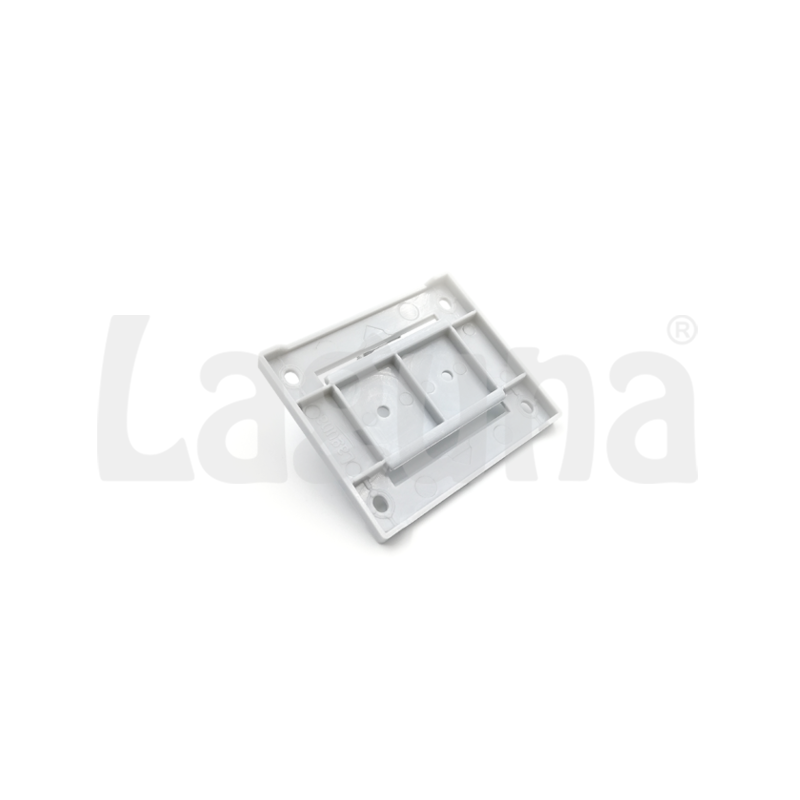

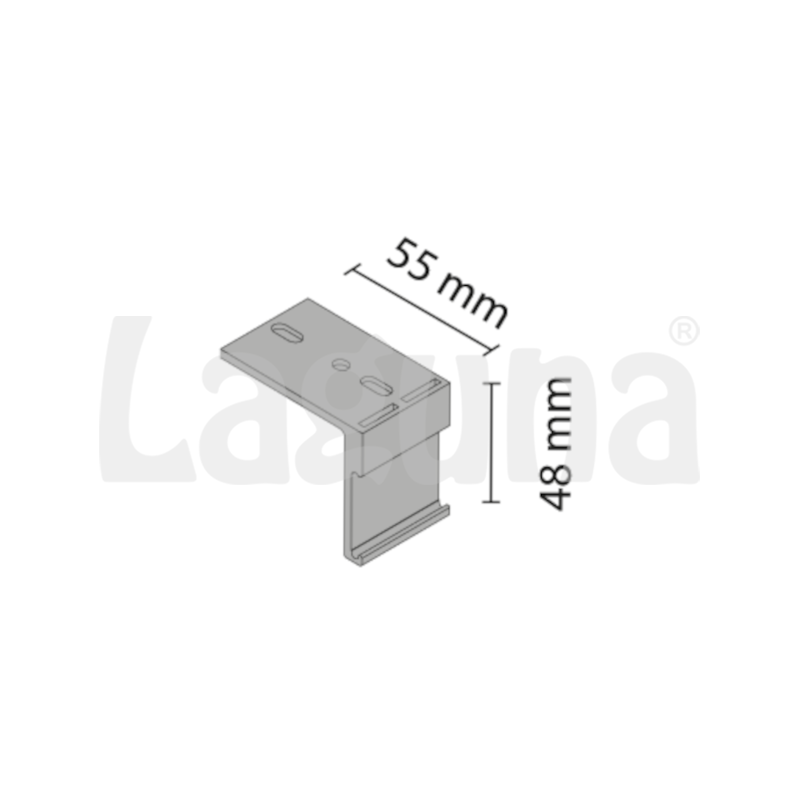

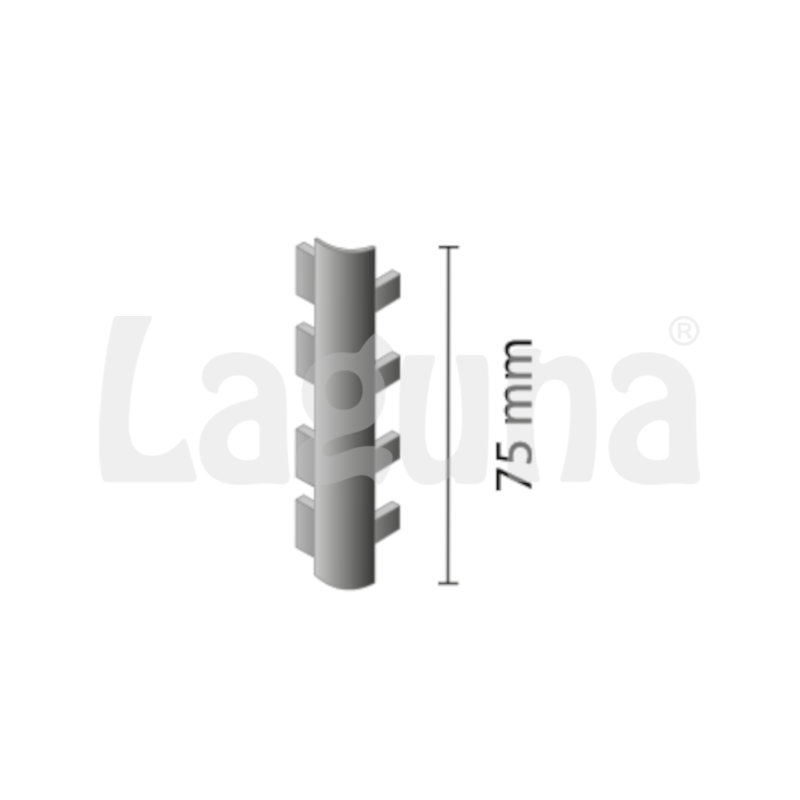

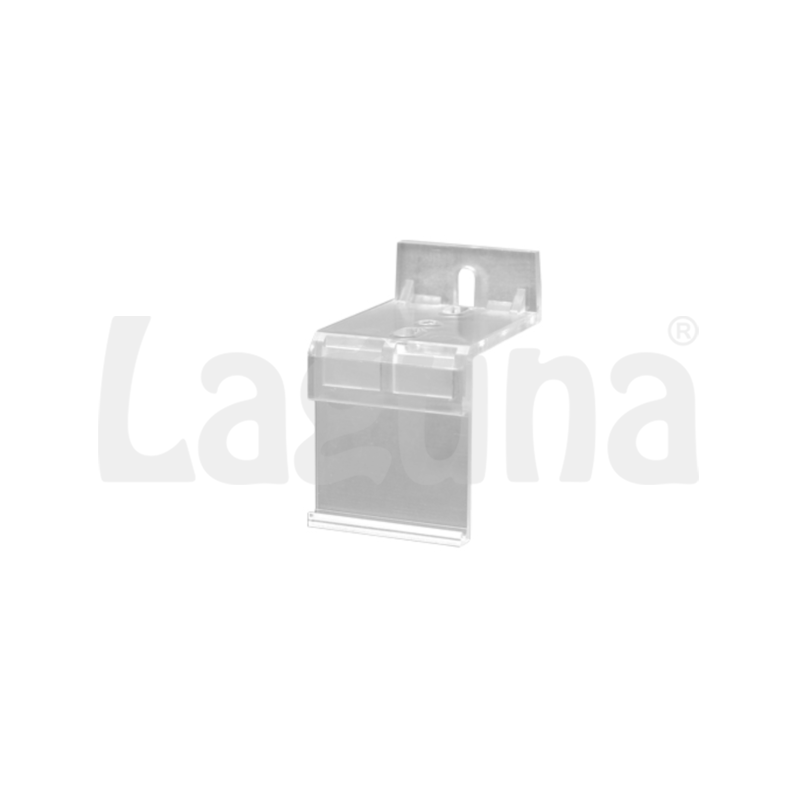

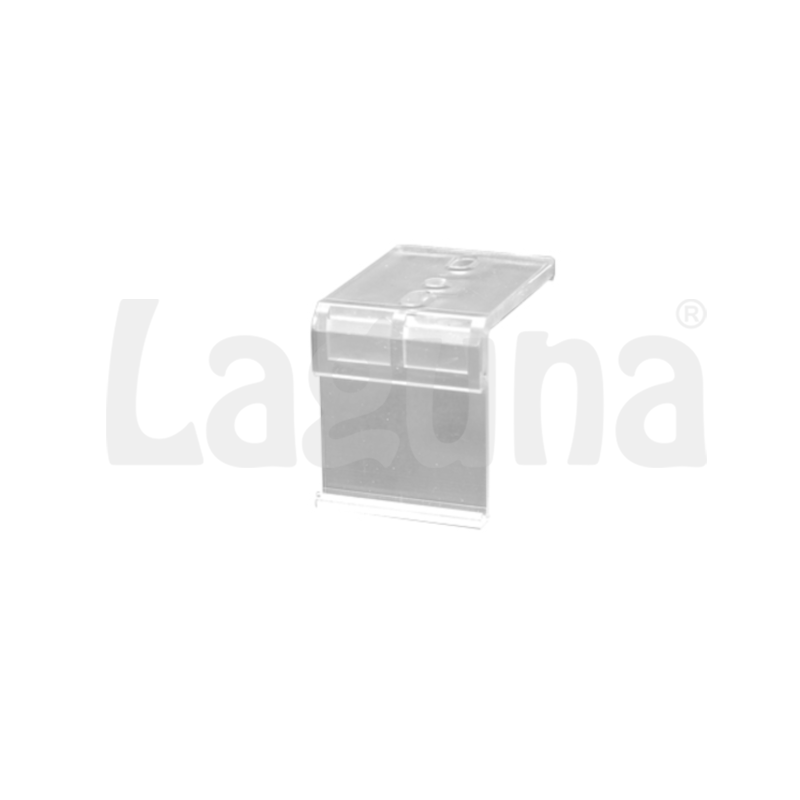

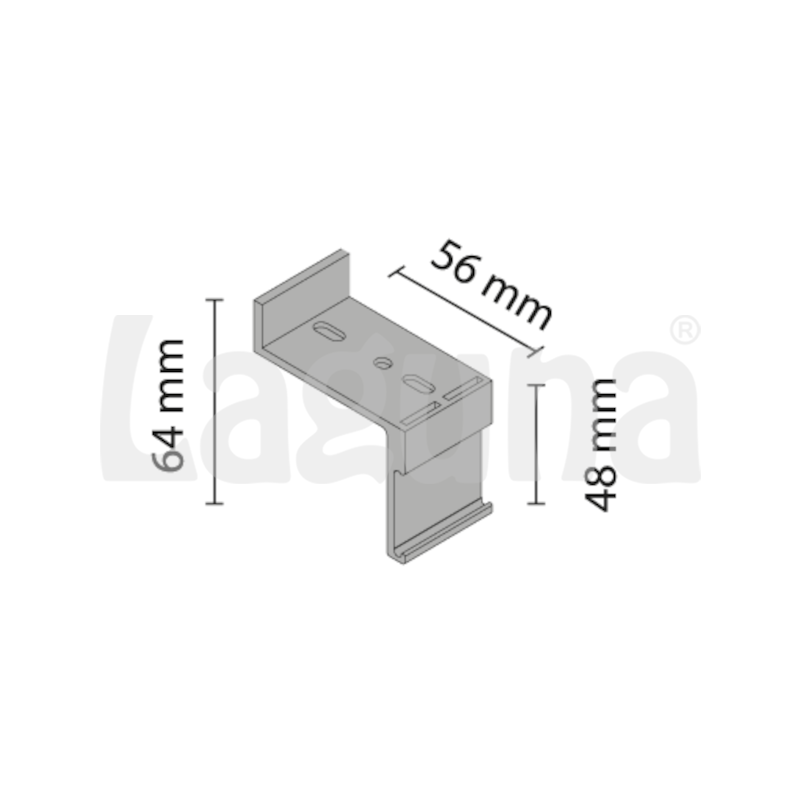

nazwa	uchwyt sufitowy	uchwyt naścienny	narożnik RT8	mocowanie maskownicy drewnianej
numer	11191000	11192000	11193000	11193100
materiał
rysunek

Komplet okuć

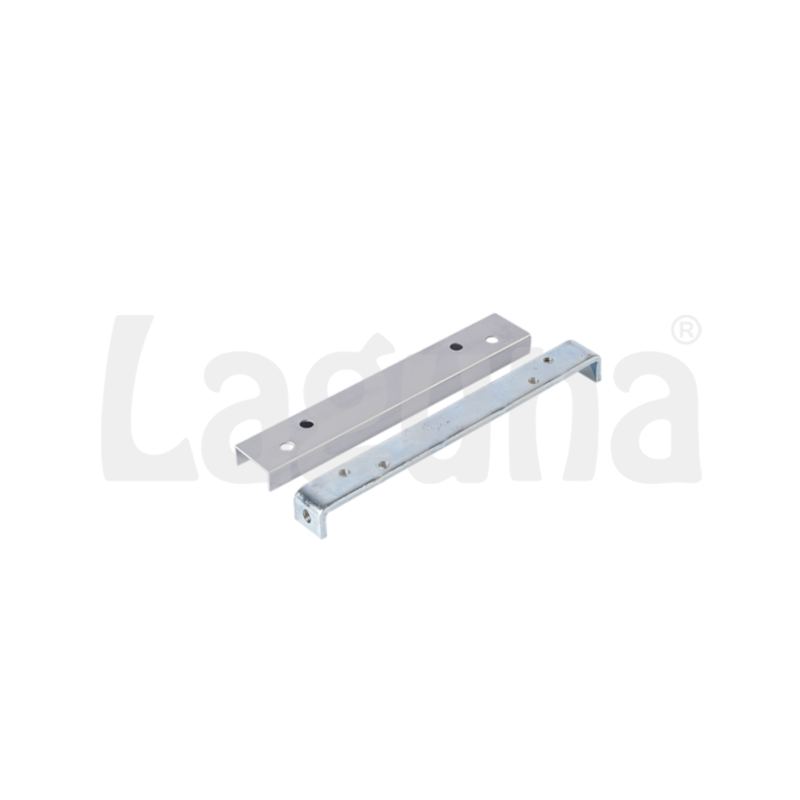

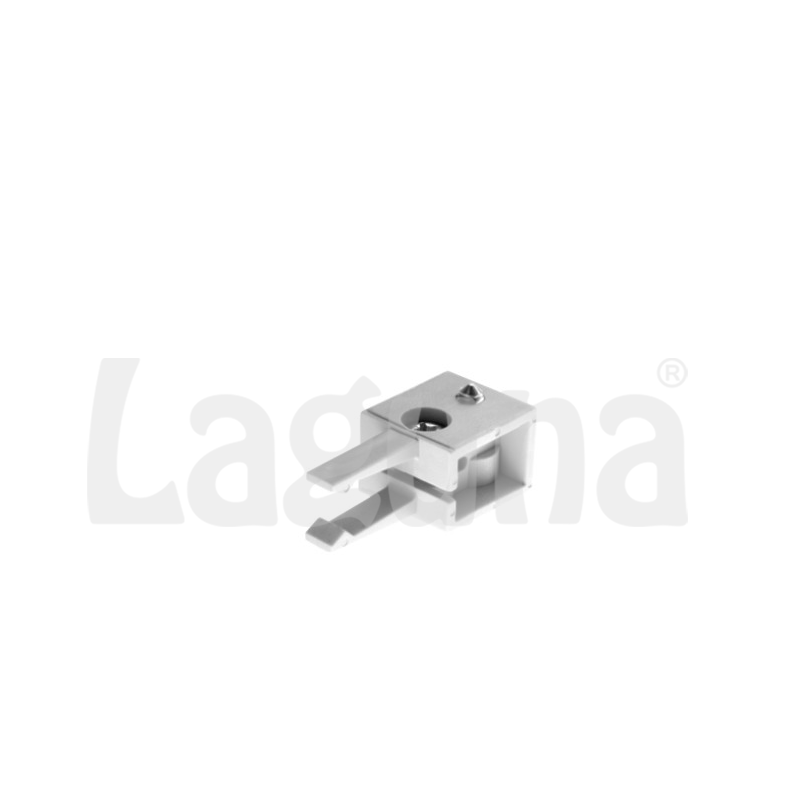

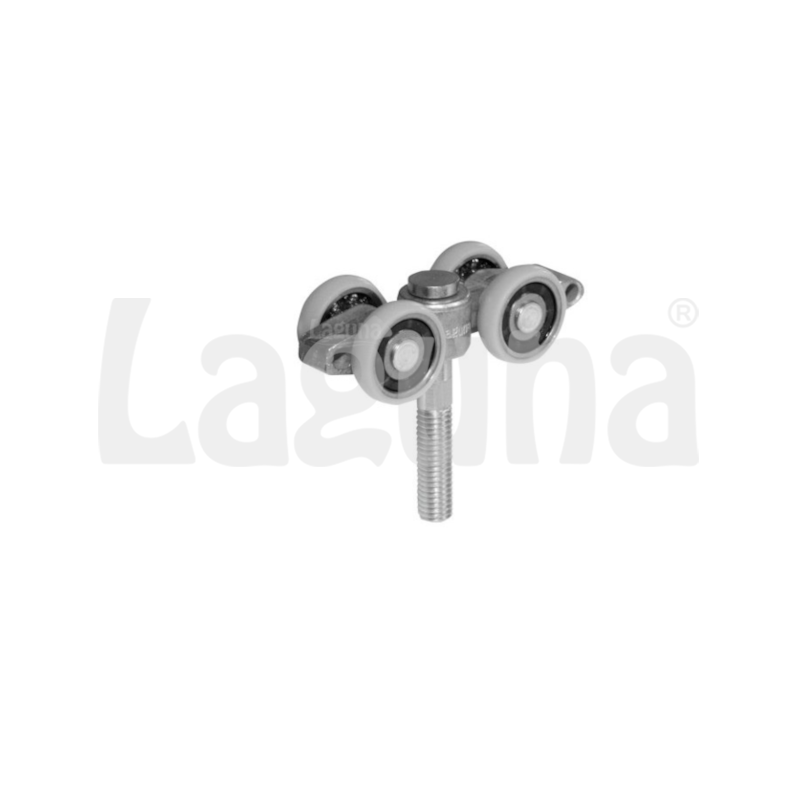

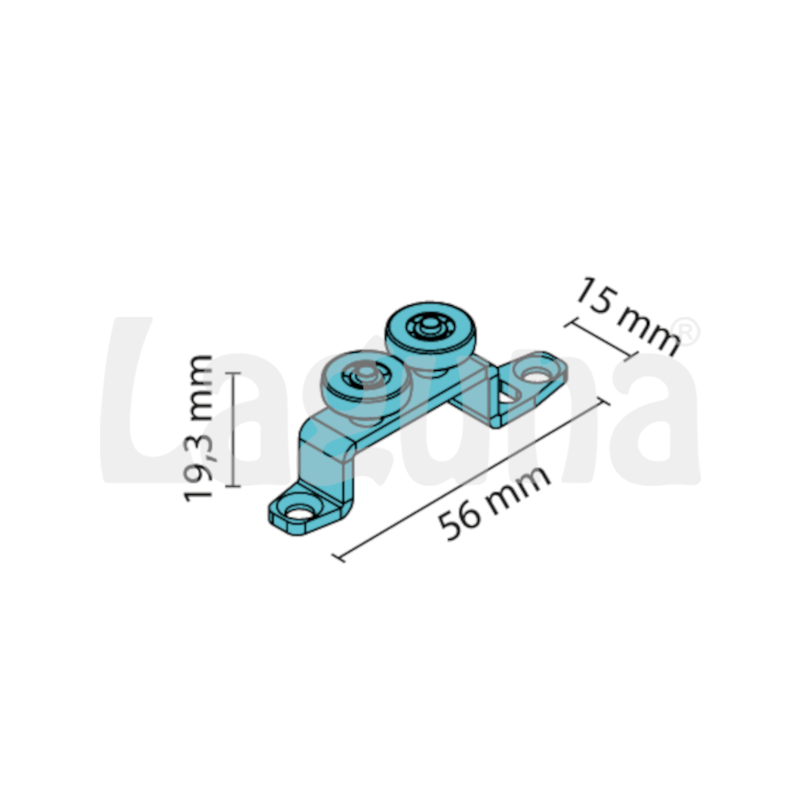

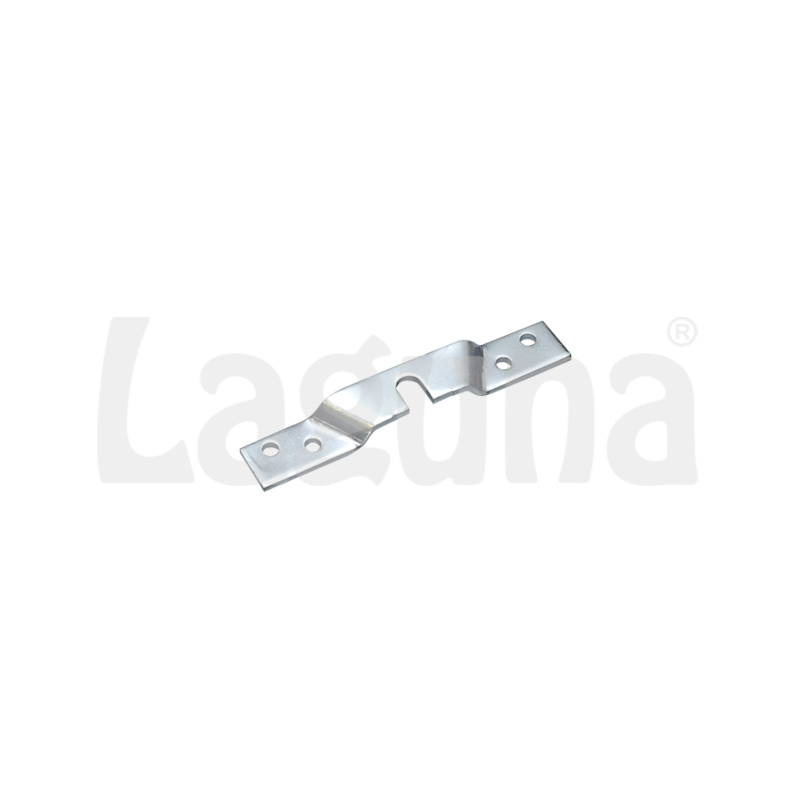

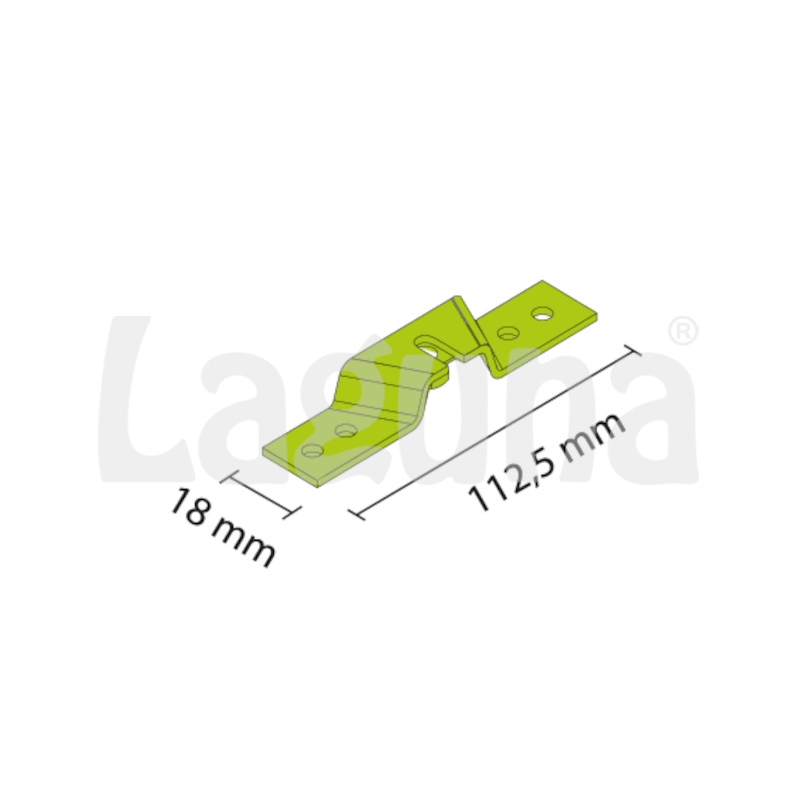

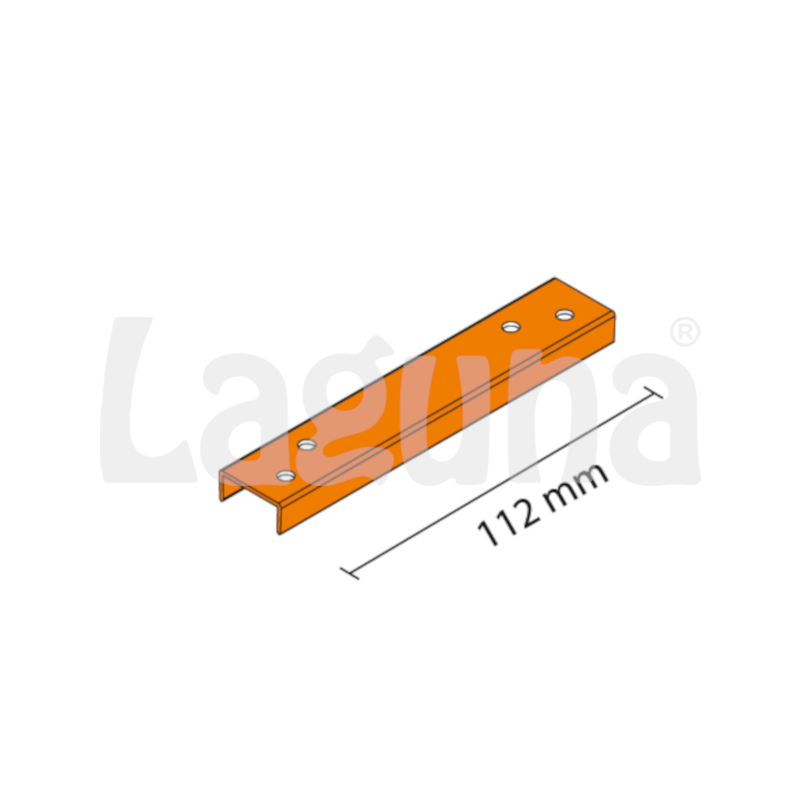

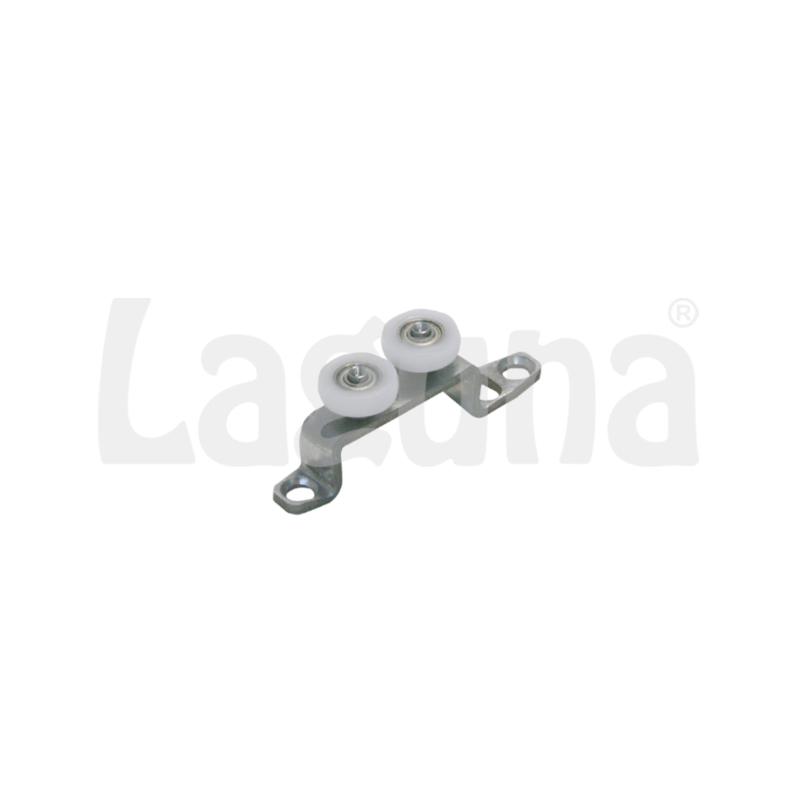

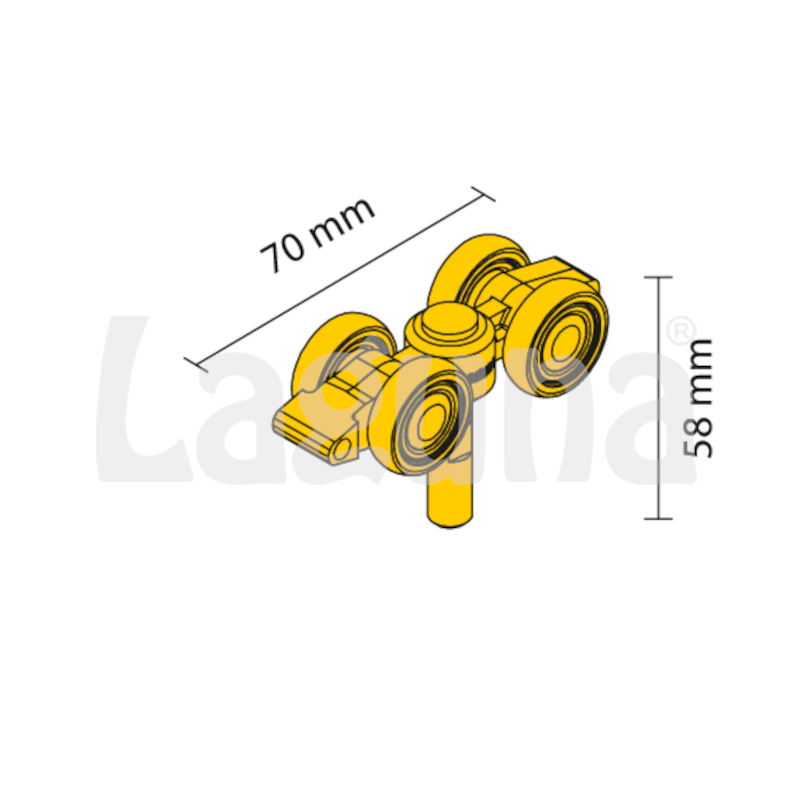

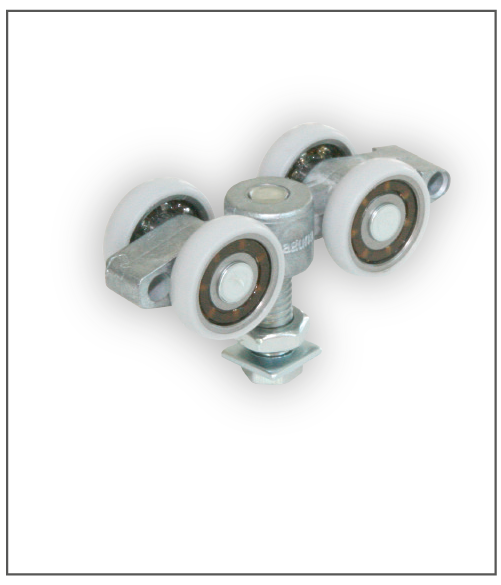

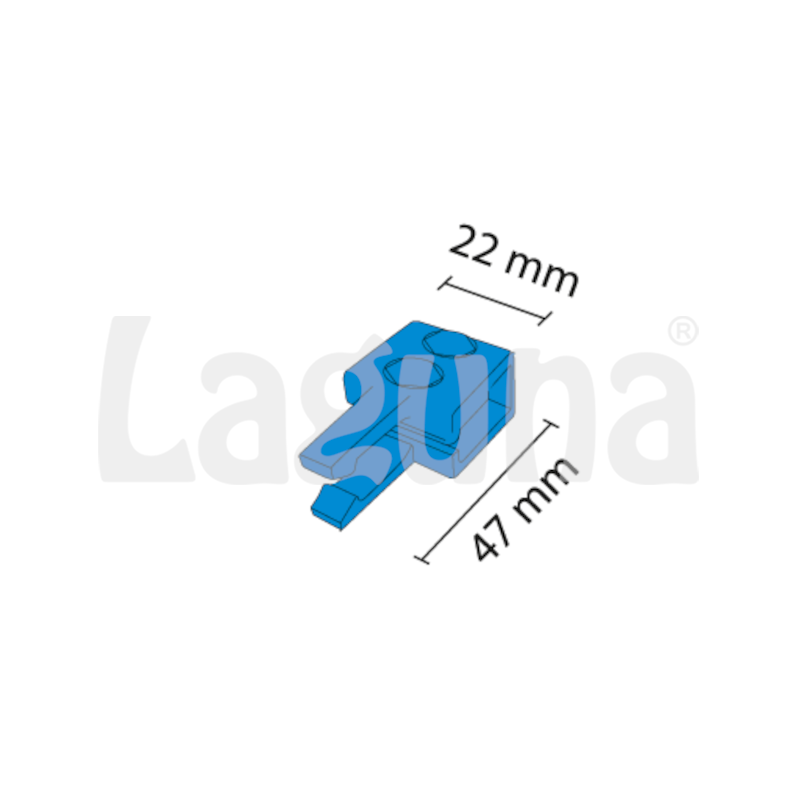

nazwa	okucie MP-100	mocowanie do stoper płyty PB-075	stoper KPZ-075	prowadnik dolny AOT TWIN	adapter Suspend 10	adapter Suspend 10
numer	11179000	11121000	11141000	91155000	11182000	11182000
materiał
rysunek
11162000	2	2	2	1	2	2

Artykuły pojedyncze

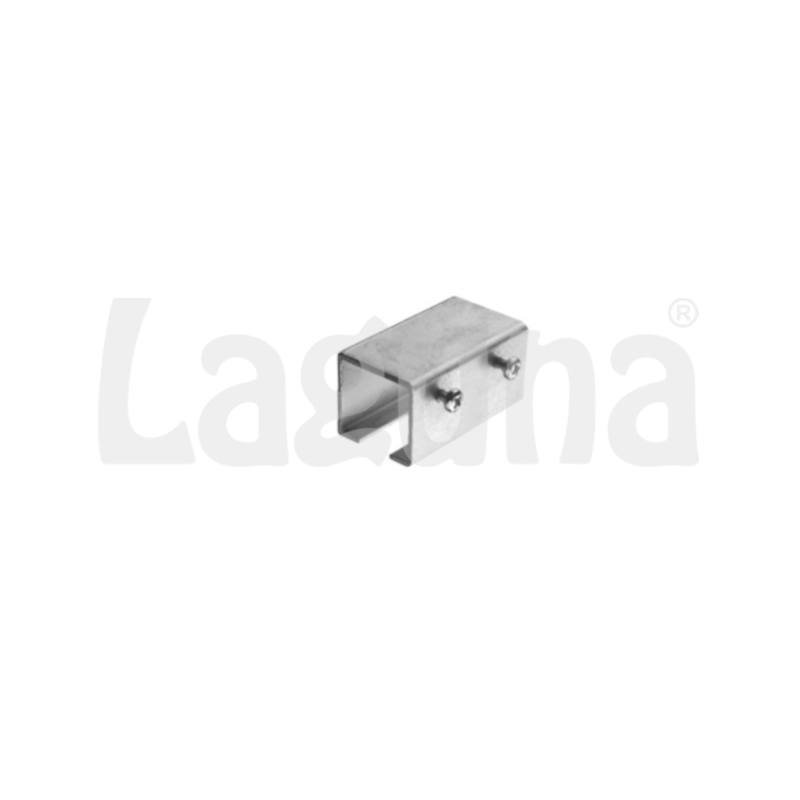

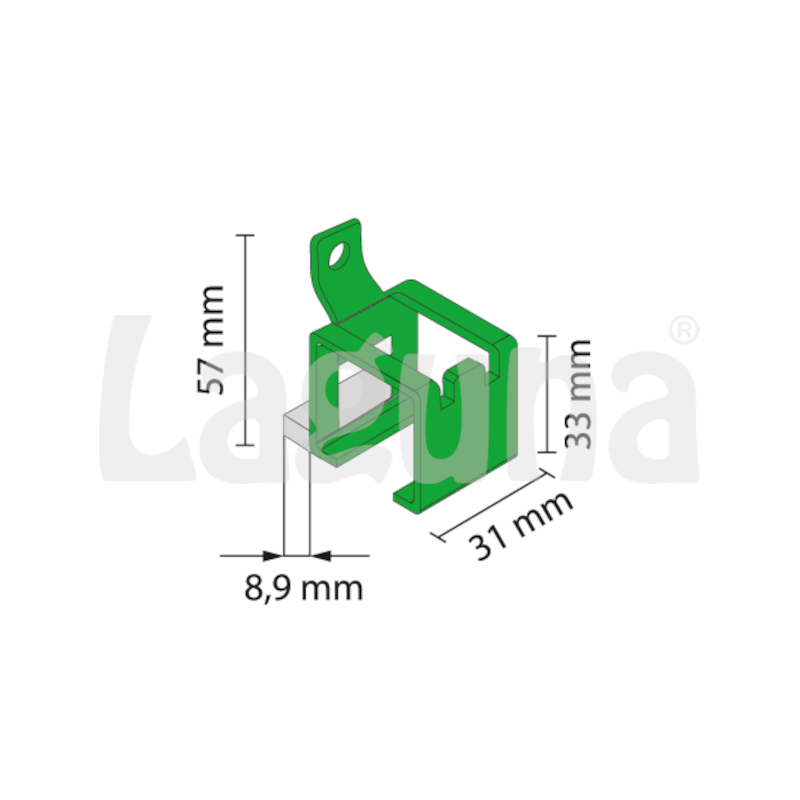

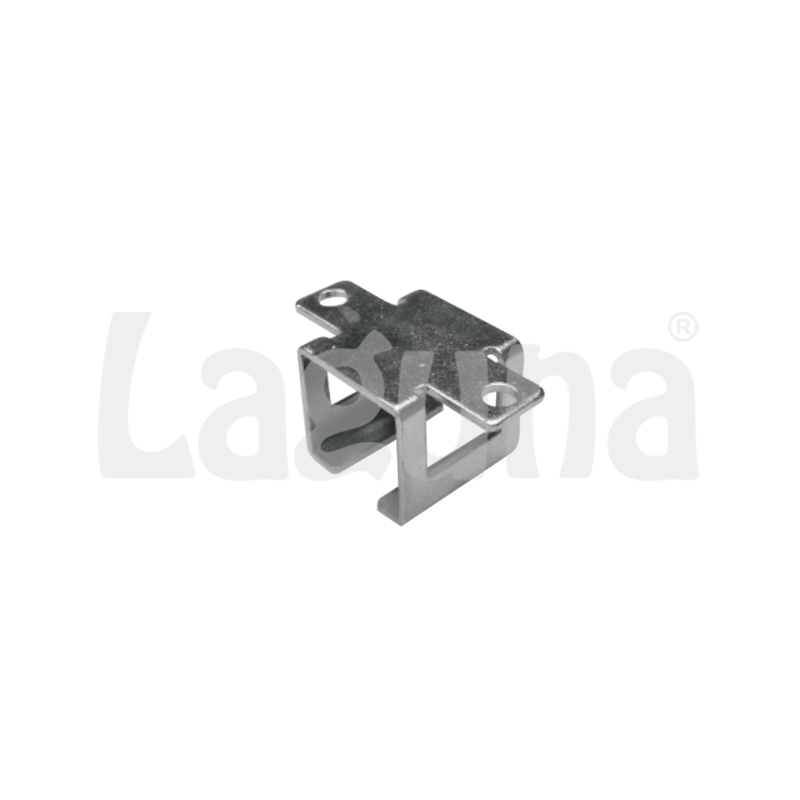

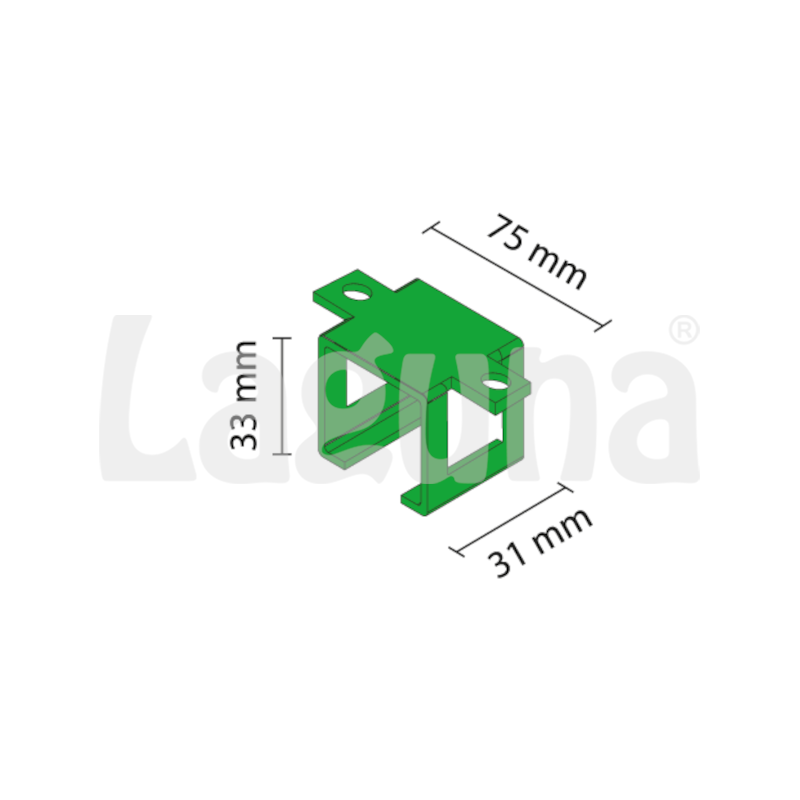

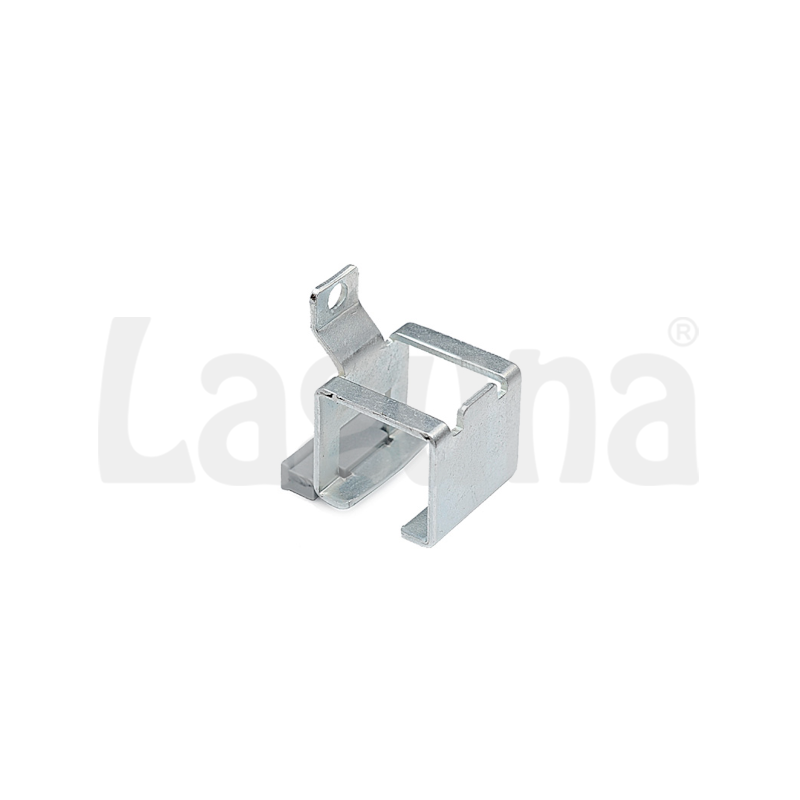

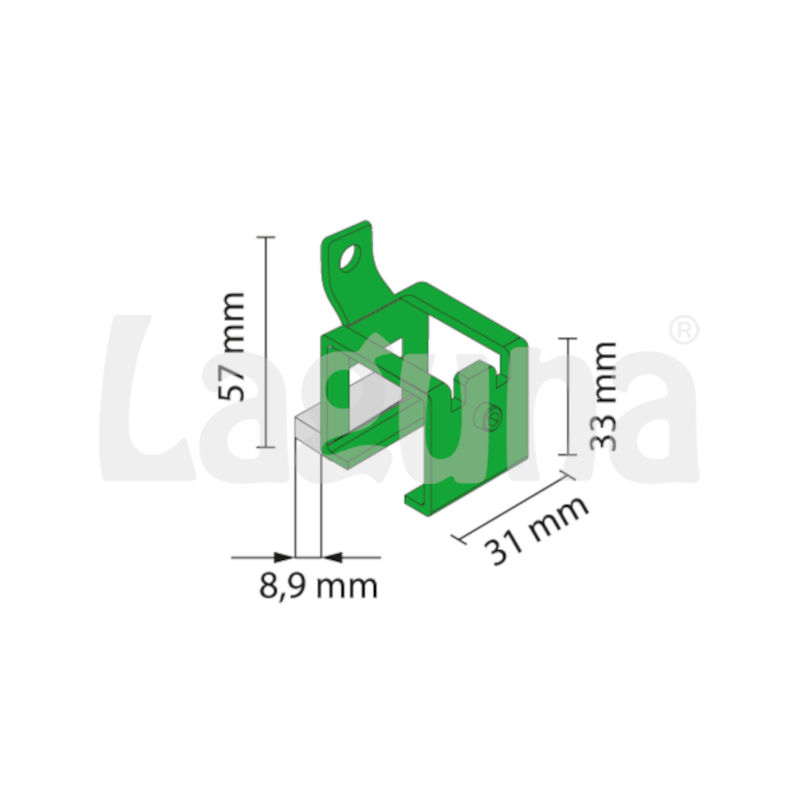

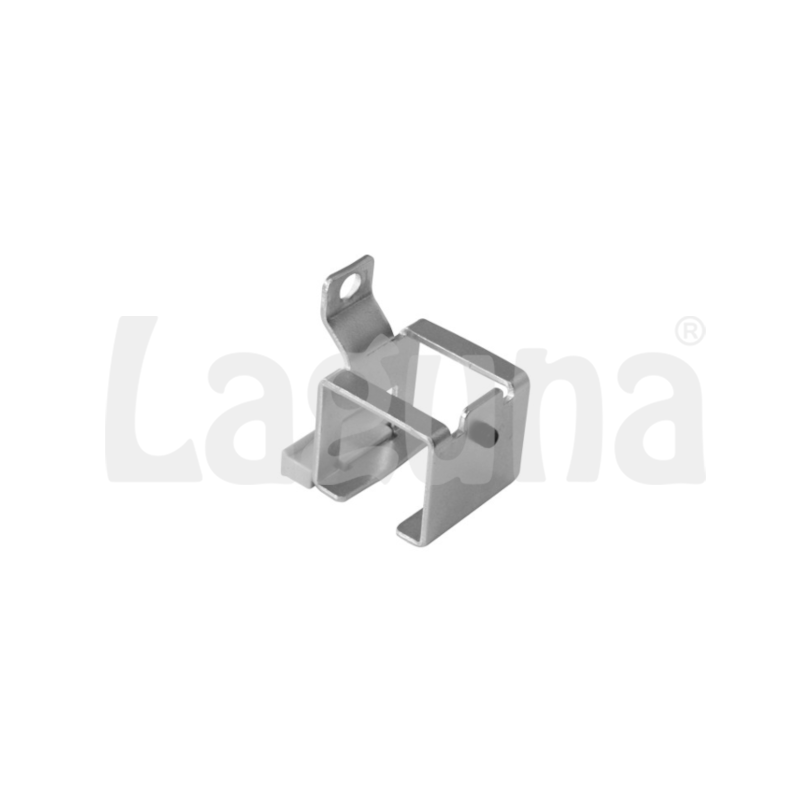

nazwa	uchwyt do sufitu KK-075	uchwyt dystansowy do ściany z wkrętem dociskowym SKL-M5	uchwyt dystansowy do ściany SKL-075	łącznik szyn (K-075 oraz K-076) LKU-075
numer	11132000	11135000	11134000	11133000
materiał
rysunek

Artykuły zamienne

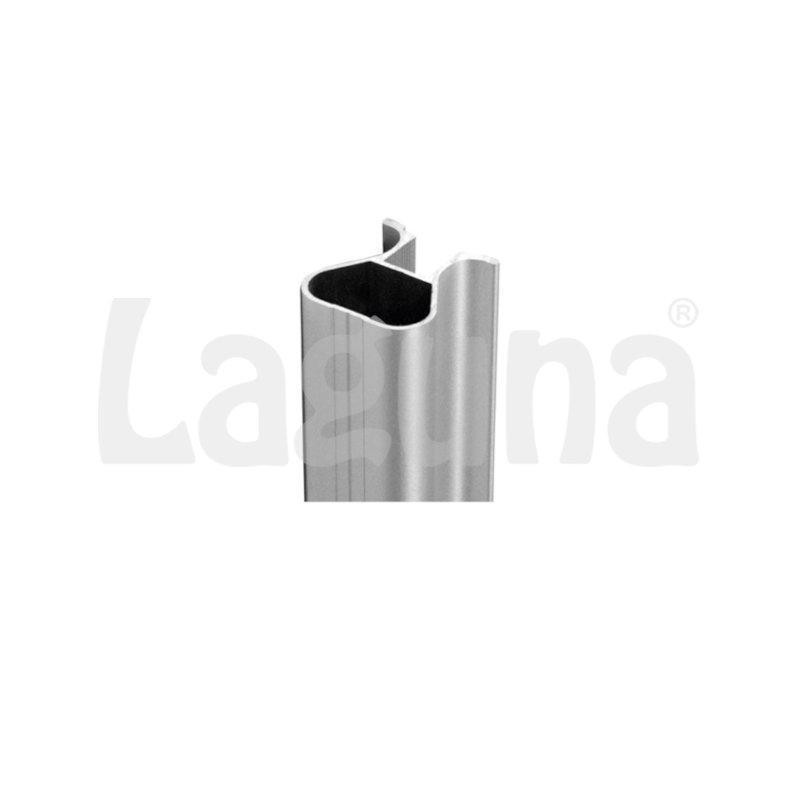

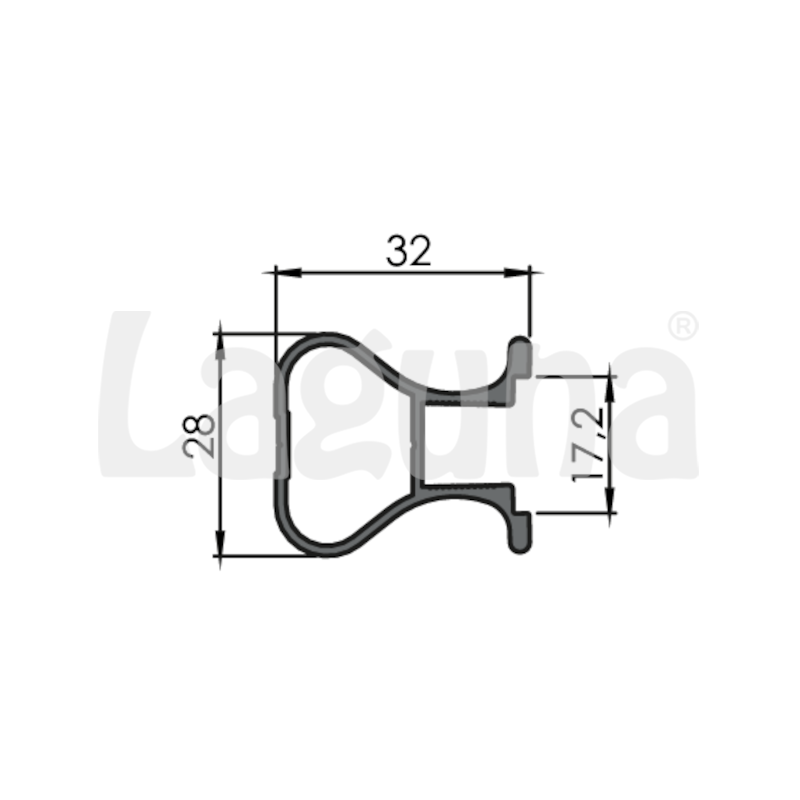

nazwa	raczka TWIN LAMBDA
numer	88470000
materiał
rysunek

Elementy opcjonalne

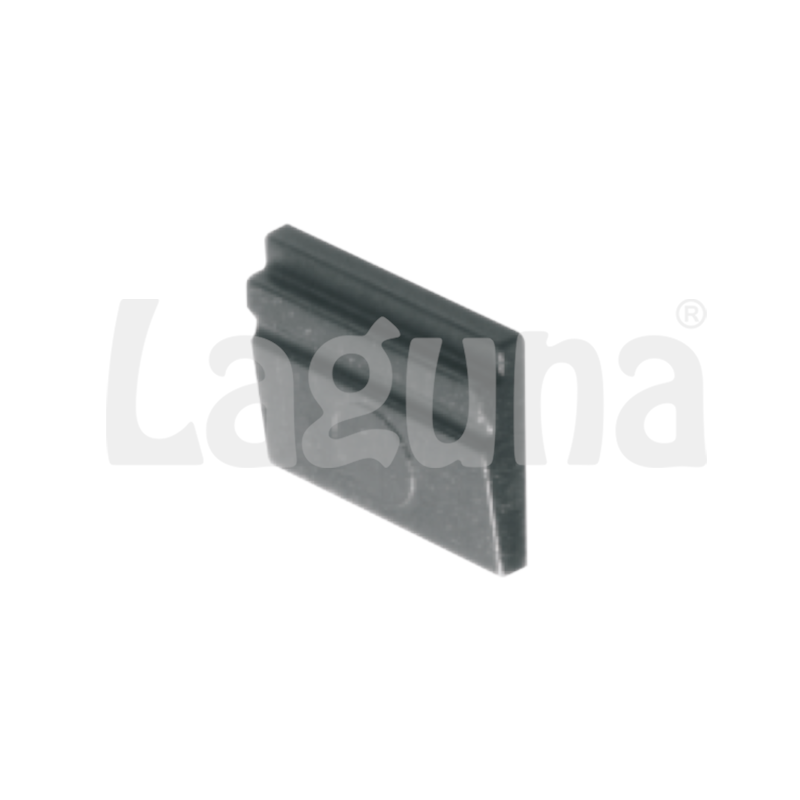

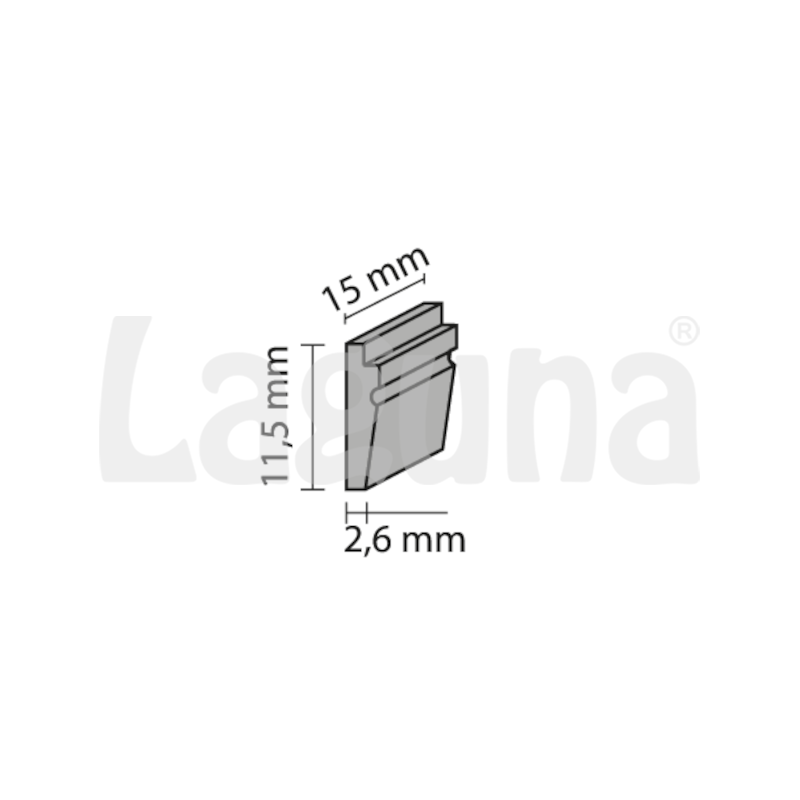

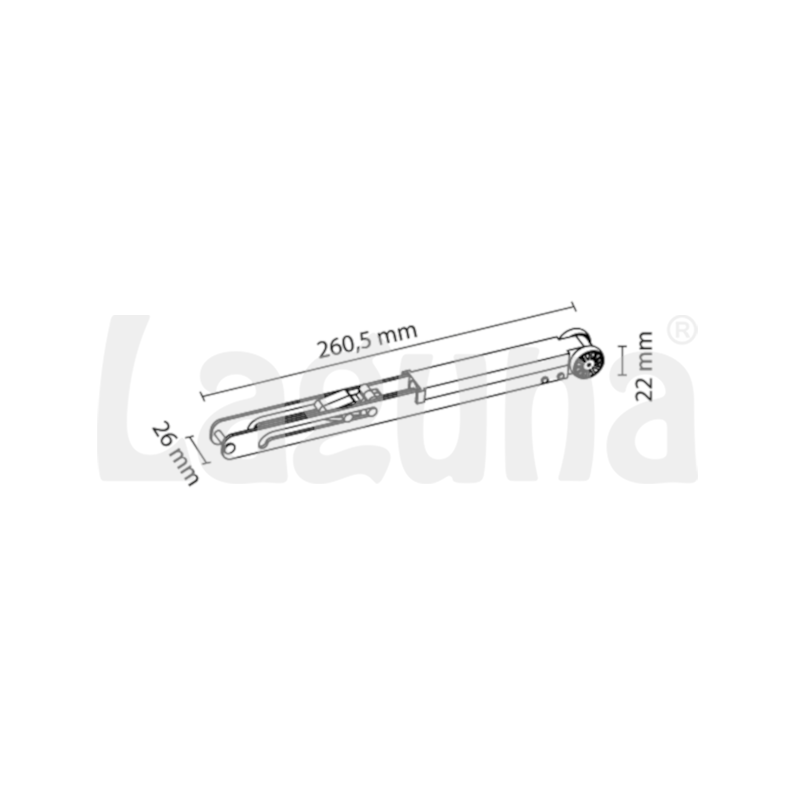

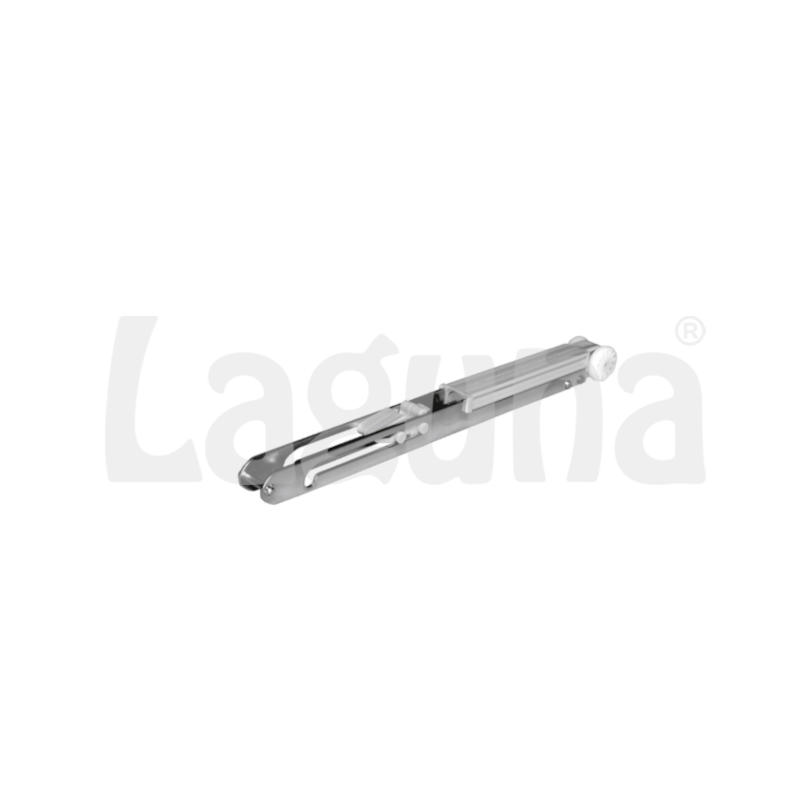

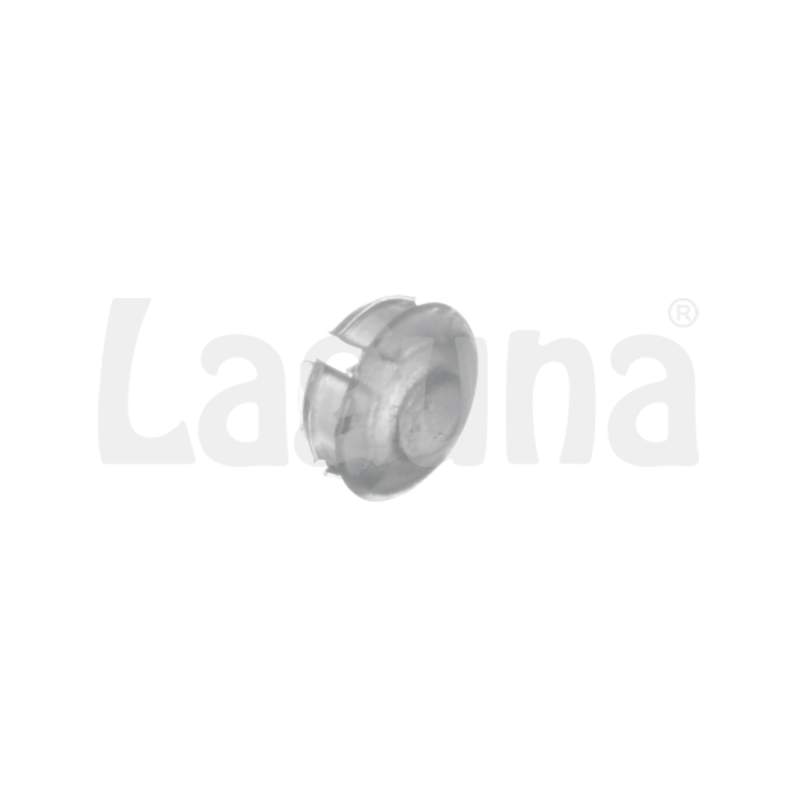

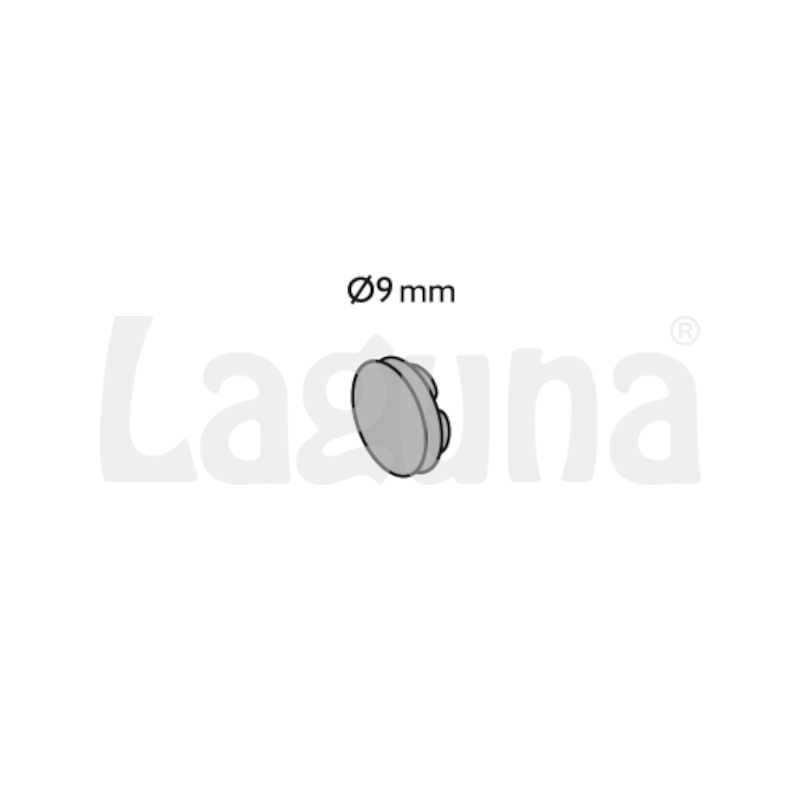

nazwa	samodomykacz STANDARD 50kg	zaślepka	uszczelka U-10 z jodełką	klin do płyt 8 mm	szczotka odbojowa	prowadnik SLU
numer	91680000	98212000	transparentna U-10/4 mm 98821000 U-10/6 mm 98822000 czarna U-10/4 mm 98821006 U-10/6 mm 98822006	88202000	szara 90090000 biała 90090001 czarna 90090006	41189000
materiał
rysunek
