Hliníkové vestavné systémy

Twin Gama

Aplikace: klasický tvar kliky v systému pro posuvné dveře ze skla a panelu

Bezrámový systém skla.

Počet křídel min. 1<

Nosnost na I křídlo 40 kg

Kuličkové ložisko

Tloušťka desky 10 mm

Výplň desky

Sklo o síle 4, 6 mm

Výplň skleněná

Bezrámový systém skla.

Počet křídel min. 1<

Nosnost na I křídlo 40 kg

Kuličkové ložisko

Tloušťka desky 10 mm

Výplň desky

Sklo o síle 4, 6 mm

Výplň skleněná

přírodní

bílá matná


Katalog ke stažení	Návod ke stažení	Konfigurátor pro systémy	Průvodce

Katalog ke stažení

Návod ke stažení

Konfigurátor pro systémy

Průvodce

Schéma systému

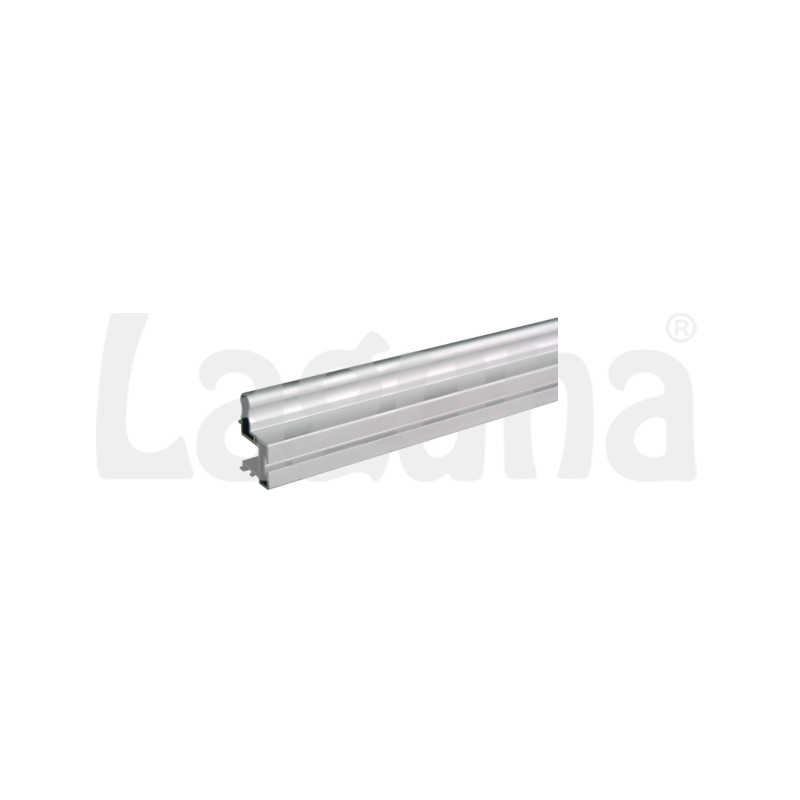

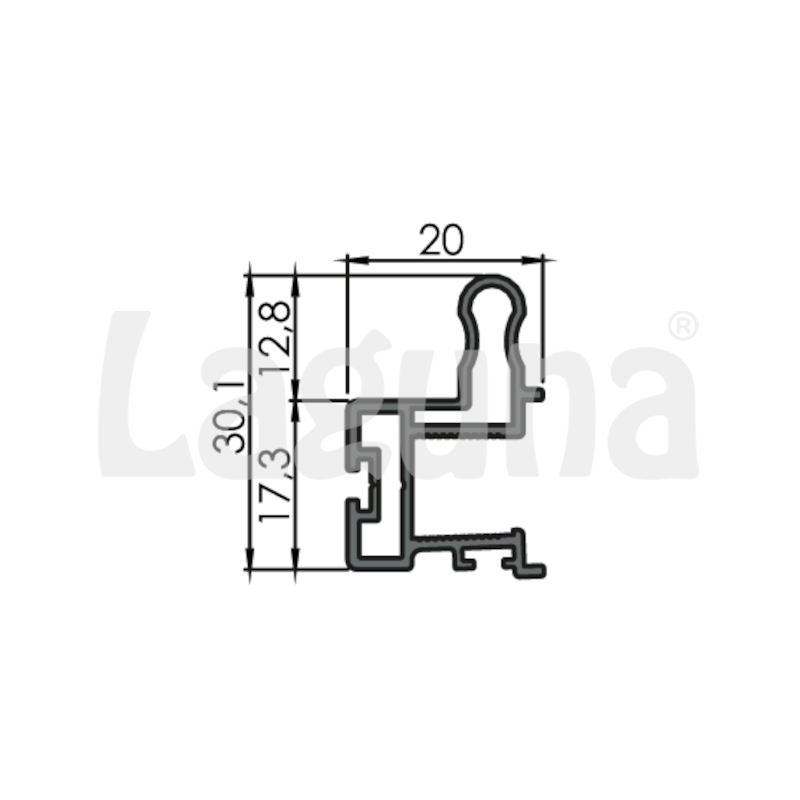

název	kolejnice horníuniversální	kolejnice dolní GAMA	spojovací profil TWIN	horní rám TWIN	dolní rám TWIN	profil úchopu TWIN
číslo	88840000	88209000	88430000	88440000	88450000	88460000
materiál
obrázek

název	kování GAMA	kování GAMA RAM	vodítko SOLID PRO do symetrických rukojetí S	vodítko SOLID PRO do nesymetrických rukojetí NS	pozicionér SOLID
číslo	88201000	88301000	88217100	88217200	88807000
materiál
obrázek

název	kolejnice horní SOLID trojitá	kolejnice horní SOLID	kolejnice horní SINGLE
číslo	88561000	88940000	88740000
materiál
obrázek

název	kolejnice dolní GAMA lI	kolejnice dolní RAMA	kolejnice dolní RAMA SINGLE	profil L-051	kolejnice dolní RAMA IV dvojitá	kolejnice dolní RRAMA IV jednoduchá	klip do kolejnic GAMA	krycí lišta kolejnice RAMA	kolejnice dolní RAMA IV trojitá
číslo	88930000	88551000	88750000	28630000	88564000	88562000	98203000	88881000	88563000
materiál
obrázek

název	pozicionér universální	zarážka průjezdná do kolejnice RAMA se stavěcím šroubem	zarážka průjezdná do kolejnice RAMA lI
číslo	88802000	88859100	88216000
materiál
obrázek

název	záslepka kolejnice Rama IV trojitá	záslepka kolejnice Rama IV dvojitá	záslepka kolejnice Rama IV jednoduchá	záslepka horní dvojité kolejnice	záslepka horní jednoduché kolejnice
číslo	88893000	8889200	88891000	88841010	88841030
materiál
obrázek
